什么是工業內窺鏡檢測？
工業內窺鏡檢測是一種利用傳感器，控制機構等對對工業設備容器、管道、不方便拆卸設備的內部、狹小縫隙的內表面、水油等液面以下部位和特殊環境下人視力無法直接觀察到的區域進行觀察，識別的可視檢測方法。
第一代：硬性內窺鏡檢測儀
第一代特點：直接觀察，清晰度低，不方便使用

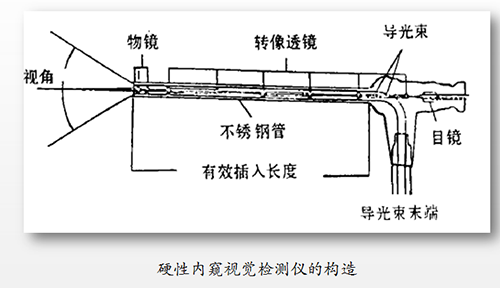

工作原理：利用轉像透鏡光學技術來傳送影像, 并由光導纖維提供傳光照明。為了傳送清晰圖像, 該窺鏡的有效不銹鋼插入部分內設計若干光學元件的轉像透鏡系統。內置光纖把需照相光線從獨立的冷光源直接傳送至工作位置上。
典型產品樣式如下圖：
第二代：纖維內窺鏡檢測儀
第二代特點：直接觀察或后端照相機成像，可拐彎，清晰度低

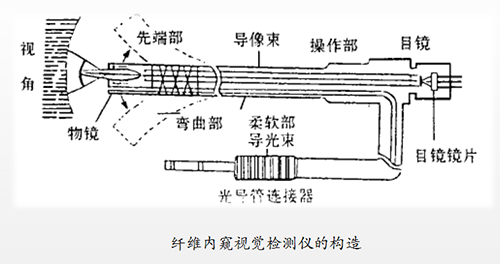

工作原理：由高品質的傳像纖維來傳送圖像, 通過目鏡直接觀察。纖維窺鏡由插入部(前端部、彎曲部與柔軟部)、操作部與目鏡部組成。傳像纖維束, 光纖及調校前端擺頭角度的鋼絲均全部內置。并且另配有專用的冷光源。
產品規格: 直徑2. 4～ 12mm、長度5～6000mm。
典型產品樣式如下圖：
第三代：電子視頻內窺鏡檢測儀
第三代特點： 1、采用CCD 或CMOS技術，像素高，傳輸遠（管道內窺鏡可到300米），尺寸?。?.2mm)；2、傳動控制技術，任意向，前端彎曲部短（4mm）, 景深范圍大，可自動變焦技術；3、圖像處理技術。

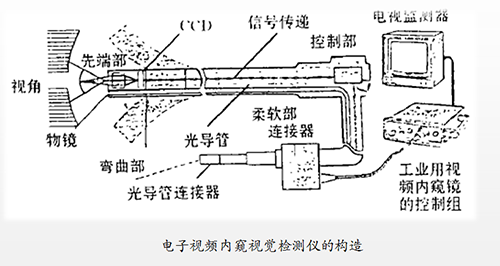

工作原理：通過物鏡成像傳至CMOS耙面上, 然后CMOS再把光像轉變成電子信號, 把數據轉送至視頻內窺鏡控制組, 再由該控制組把影像輸出至監視器或計算機上的原理。
產品規格: 直徑6～ 20mm、長度2～ 100m。

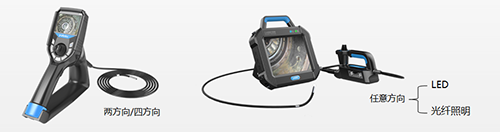

典型產品樣式如下圖：
本文首發深圳市亞泰光電技術有限公司官網，亞泰光電，國家高新技術企業和深圳知名品牌，10余年工業內窺鏡和油品分析儀研發、生產行業經驗，世界500強指定合作供應商，產品優惠熱線：0755-86656083 86656390,聯系我們獲取更多讓您怦然心動的詳情，期待您的指導與交流！
